設備名稱 |

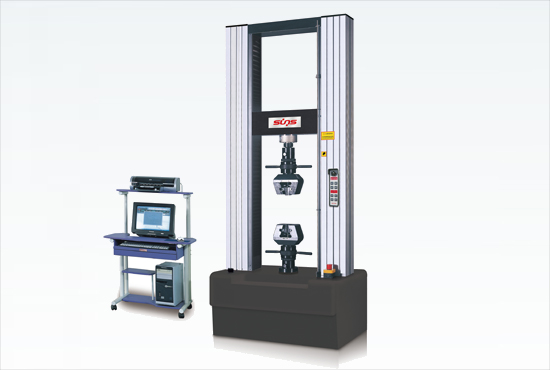

雙柱落地式電子萬能試驗機 |
|
設備規格、型號 |
UTM5000系列 |
|
UTM5504X、UTM5105X、UTM5504SLXY、UTM5105SLXY、UTM5504SYXL、UTM5105SYXL、UTM5205X、UTM5305X、UTM5205SYXL、UTM5305SYXL、UTM5205SLXY、UTM5305SLXY |
|
最大試驗力 |
50kN、100kN、200kN、300kN、500kN、600kN |
|
精度等級 |
0.5級 |
|
載荷參數 |
試驗力測量范圍 |
0.2%～100%FS（滿量程） |
|
試驗力示值誤差 |
示值的±0.5%以內 |
|
試驗力分辨率 |
最大試驗力的/300000，全程不分檔，且全程分辨率不變 |
|
大變形參數 |
大變形測量范圍 |
10～800mm |
|
大變形示值誤差 |
示值的±0.5%以內 |
|
大變形測量分辨力 |
0.008mm |
|
位移參數 |
位移示值誤差 |
示值的±0.2%以內 |
|
位移分辨力 |
0.015μm |
|
控
制
參
數 |
應力控制速率范圍 |
0.005～5%FS/s |
|
應力控制速率精度 |
速率＜0.05%FS/s時，為設定值的±2%以內，速率≥0.05%FS/s時，為設定值的±0.5%以內； |
|
應變控制速率范圍 |
0.005～5%FS/s |
|
應變控制速率精度 |
速率＜0.05%FS/s時，為設定值的±2%以內，速率≥0.05%FS/s時，為設定值的±0.5%以內； |
|
位移控制速率范圍 |
0.001～500mm/min / 0.001～250mm/min |
|
位移控制速率精度 |
為設定值的±0.2%以內 |
|
力控速率相對誤差 |
設定值的+1%以內 |
|
|
|
|
恒應力、恒應變、恒位移控制范圍 |
0.5%～100%FS |
|
恒應力、恒應形、恒位移控制精度 |
設定值≥10%FS時，為設定值的±1%以內，設定值≥10%FS時，為設定值的±0.1%以內 |
|
主
機
參
數 |
外形尺寸 |
1065×655×2235mm / 1065×815×2485mm |
|
試驗空間(上,下夾
具接頭插銷中心距離) |
單空間（X下空間）950,雙空間（SYXL上壓下拉、SLXY上拉下壓）800/單空間（X下空間）1000,雙空間（SYXL上壓下拉、SLXY上拉下壓）800 |
|
有效試驗寬度 |
600mm/585mm |
|
電源 |
380V/50Hz，±10% |
|
功率 |
1.5KW/ 5KW |
|
主機重量 |
約1200Kg / 約1500Kg |
